M U L L I O N / A N C H O R C A P A C I T Y C C A L C U L A D O R
|
PARA USO CON PRODUCTOS DE FLORIDA
N.º DE APROBACIÓN 261 o NOA 23-0913.05
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Montante
|
Diseño
Presión
(psf)
|
Mín. Ancla/Clip
Capacidad
Requerido (lbs)
|
|
|
| |
|
Introduzca la longitud del montante:
|
|
en
|
|
|
|
|
|
| |
|
Introduzca la dimensión de la unidad 1:
|
|
en
|
|
|
|
|
|
|
|
|
| |
|
Introduzca la dimensión de la unidad 2:
|
|
en
|
|
|
|
1
|
1" x 2,75" x 0,375" - Montante de tubo de aluminio
|
|
|
|
|
| |
|

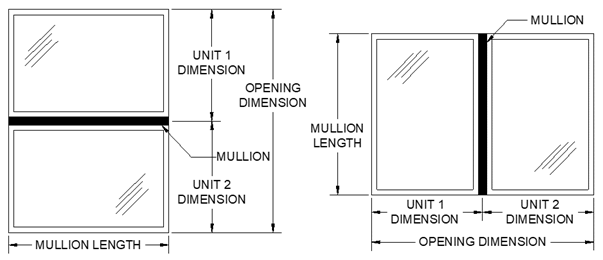

Las dimensiones de las unidades 1 y 2 deben incluir la mitad del grosor del montante.
|
|
|
|
|
2
|
1" x 2,75" x 0,650" (2,54 cm x 7 cm x 1,65 cm) Montante de tubo de aluminio
|
|
|
|
|
| |
|
|
|
|
|
3
|
1" x 3,125" x 0,500" (2,54 cm x 8 cm x 1,27 cm) Montante de tubo de aluminio
|
|
|
|
|
| |
|
La dimensión de su abertura es:
|
|
en
|
|
|
|
4
|
Tubo de aluminio para montante de 1" x 4" x 0,125"
|
|
|
|
|
| |
|
Utiliza únicamente las dimensiones de dos unidades directamente adyacentes.
|
|
|
|
|
5
|
Tubo de aluminio de 1" x 4" x 0,375" o montante en «T»
|
|
|
|
|
| |
|
|
|
|
6
|
1,25"
x 3,188" x 0,265" Montante de tubo de aluminio
|
|
|
|
|
| |
|
Introduzca el tipo de carga (R o T):
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7
|
Montante de tubo de aluminio de 1,25" x 3,25" x 0,100"
|
|
|
|
|
| |
|
R = Carga rectangular o puntual, T =
Carga trapezoidal/triangular o uniforme;

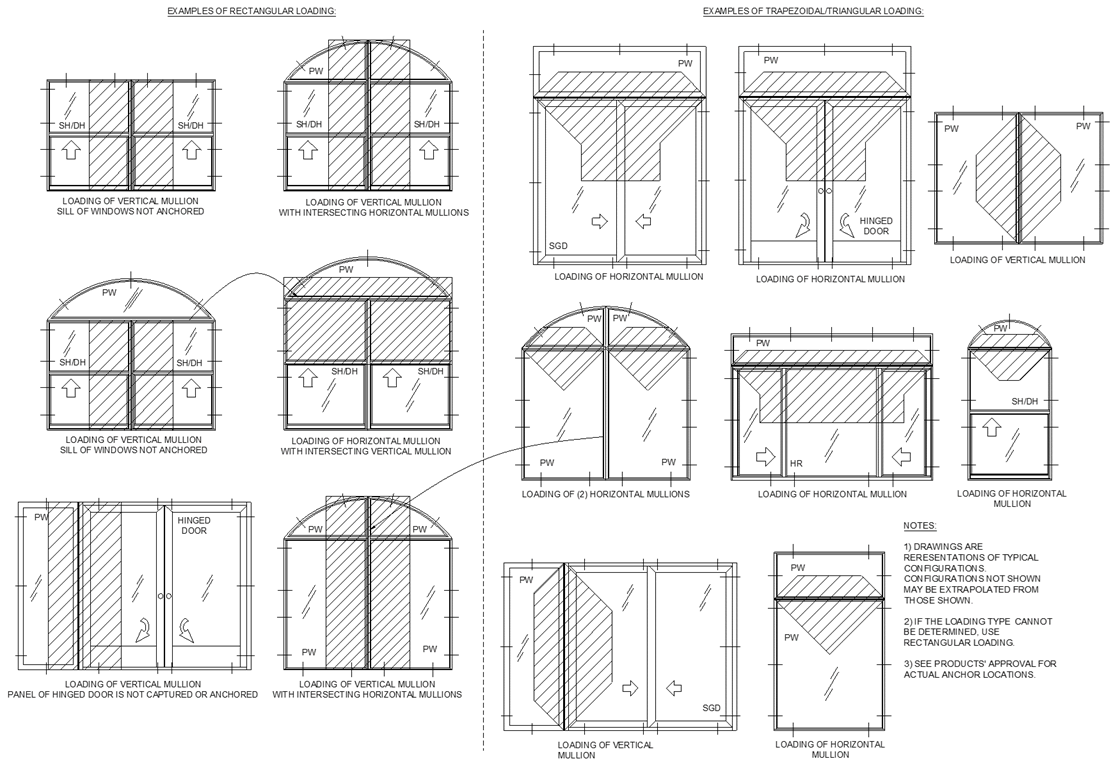

Consulte la pestaña «Áreas de carga» o las homologaciones para ver ejemplos. En caso de duda,
utilice la carga rectangular.
|
|
|
|
|
|
|
|
|
|
|
|
8
|
1,25" x 3,25" x 0,624" - Montante de tubo de aluminio
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
9
|
1,25" x 3,94" x 0,624" Montante de tubo de aluminio
|
|
|
|
|
| |
|
Las presiones de diseño de los montantes y la capacidad correspondiente de los anclajes/clips
se indican en la tabla de la derecha. Elija un montante específico
que supere la presión de diseño de su abertura.
|
10
|
Tubo de aluminio para montante de 2" x 4" x 0,25"
|
|
|
|
|
| |
|
11
|
2" x 6" x 0,25" (5,1 cm x 15,2 cm x 0,6 cm) - Montante de tubo de aluminio
|
|
|
|
|
| |
|
Introduzca el tipo de montante (1-13):
|
|
La presión máxima de diseño es:
|
|
psf
|
La carga sobre los anclajes de los montantes es:
|
|
libras
|
|
12
|
3,25"
Montante de ventana de aluminio de 30 grados
|
|
|
|
|
| |
|
|
13
|
3,25"
Montante de balcón de aluminio de 45 grados
|
|
|
|
|
|
|
|
Reducción de presión opcional:
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
Si la presión de diseño de su montante es mucho mayor de lo que realmente requiere la abertura de su estructura, puede reducir la presión de diseño del montante.
Esto disminuye la capacidad de anclaje necesaria y podría ofrecerle opciones de anclaje adicionales o requerir menos anclajes.
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
Introducir la presión de diseño reducida del montante:
|
|
psf
|
La capacidad de anclaje reducida que se requiere es:
|
|
libras
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Una vez que conozca los requisitos de carga del anclaje, podrá
seleccionar el tipo de anclaje y clip más adecuado en la tabla que figura a continuación. Consulte
la homologación para obtener las instrucciones completas de instalación del montante.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Sustrato:
|
Hormigón de 3k
|
3,5 km
Conc.
|
Bloque de hormigón hueco
|
Relleno
CMU
|
PT Wood
|
Metal
|
|
|
|
| |
|
Tipo de ancla:
|
3/16"
DeWalt
Ultracon+
|
e DeWalt de 1/4"
Ultracon+
|
5/16" Elco
Ultracon
|
3/16"
DeWalt
Ultracon+
|
1/4"
DeWalt
Ultracon+
|
1/4" de acero inoxidable
DeWalt AggreGator
|
5/16" Elco
Ultracon
|
DeWalt AggreGator de acero inoxidable de 1/4"
|
N.º 10
Acero
Tornillo (G5)
|
N.º 12
Acero
Tornillo (G5)
|
N.º 12
Acero
Tornillo (G5)
|
|
|
|
| |
|
Distancia del borde (en pulgadas):
|
1"
|
2-1/2"
|
1"
|
2-1/2"
|
3-1/8"
|
1"
|
2-1/2"
|
1"
|
2-1/2"
|
2"
|
3-1/8"
|
2"
|
0.48"
|
0.54"
|
0.324"
|
|
|
|
| |
|
Incrustación (en):
|
1-3/4"
|
1-3/4"
|
1-3/4"
|
1-3/4"
|
2"
|
1-1/4"
|
1-1/4"
|
1-1/4"
|
1-1/4"
|
1-1/4"
|
1-1/4"
|
2"
|
1-3/8"
|
1-3/8"
|
varía
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
* Indica que la opción «Clip & Anchor»
no cumple con la capacidad mínima requerida para la presión de diseño
necesaria del montante. Es posible que se pueda introducir la «Presión de diseño mínima requerida»
en la sección «Reducción de la presión de diseño opcional» anterior para obtener
opciones de anclaje/clip más favorables. N/A indica que la separación probada del anclaje
prohíbe su uso en este caso, independientemente de la presión de diseño.
|
|
|
|
|
|
|
|
|
|
|
| |
|
** Para la instalación en metal, consulte la homologación
para conocer el tipo y el espesor de metal requeridos.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
